標準精度
僅限L1
無人機與無人機
全星座並行

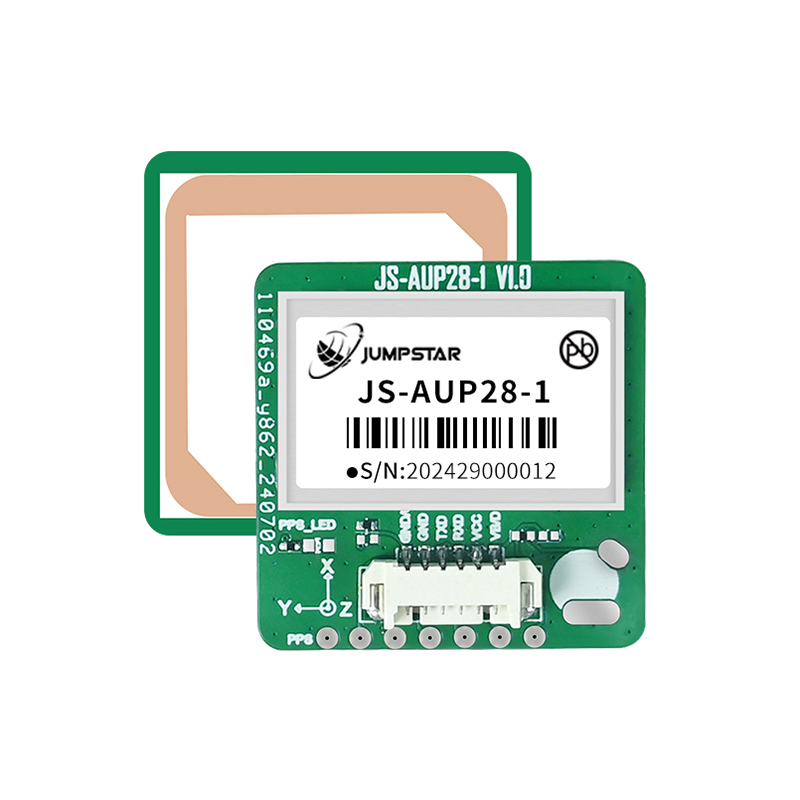

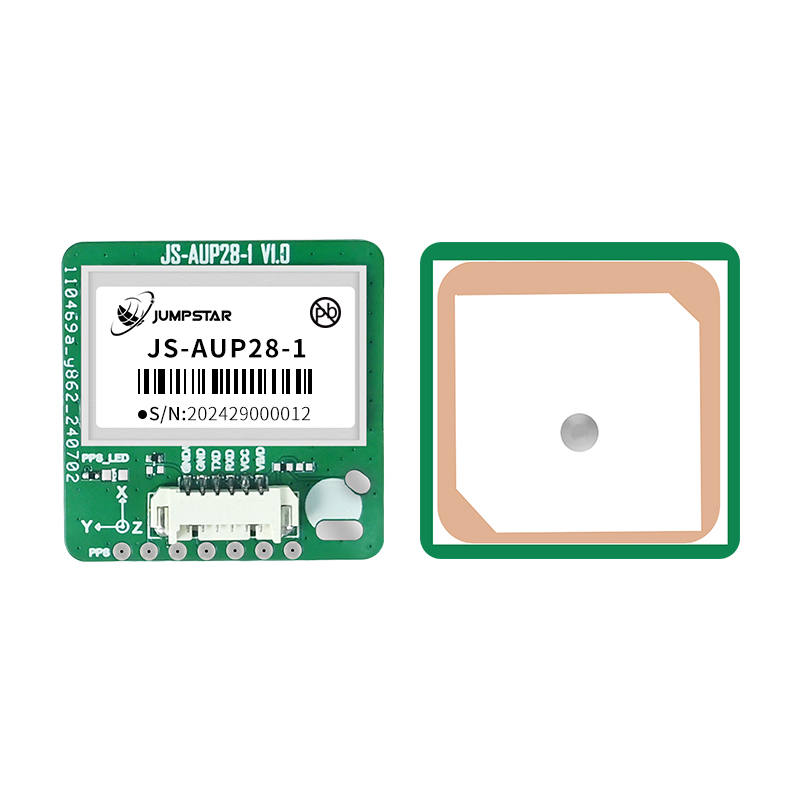

JS-AUP28-1
標準精密模組
Jumpstar JS-AUP28-1 多模式 L1 GNSS 定位模組 - 高靈敏度、低功耗、多版本選配整合定位解決方案
L1 全星座支援
同時接收BDS、GPS、GLONASS、Galileo、QZSS、SBAS等訊號，實現全球穩定定位。
超高靈敏度
追蹤靈敏度高達 -166dBm，在弱訊號及複雜環境中提供可靠的定位能力。
高速訊號處理
超過200萬個有效相關器，72個採集通道/32個追蹤通道，實現快速衛星捕捉。
一體整合
內建 TCXO、LNA、SAW、RTC 及被動天線，簡化硬體設計。
多版本選配
TTL/FLASH/地磁/法拉德電容可配置以滿足不同需求。
跳躍星 JS-AUP28-1
多模式 L1 GNSS 定位模組
JS-AUP28-1 是一款低功耗、具成本效益的多模式 L1 GNSS 定位模組，基於高性能 SOC 定位引擎。它支援六個全球衛星系統的同時接收，並配備專業干擾抑制技術，確保在具挑戰性的訊號環境中保持穩定定位。
整合 TCXO、LNA、SAW、RTC 及被動天線，支援 AGPS、1PPS 高精度時序及雙重通訊協定（NMEA 0183 與 UBX）。提供多種配置版本，廣泛應用於無人機、汽車電子、海事導航、智慧物流、機器人及手持定位裝置。
L1 全星座、-166dBm 追蹤靈敏度、10Hz 更新率、多版本彈性及工業級可靠性，使 JS-AUP28-1 成為多功能嵌入式定位解決方案。
.png?imageMogr2/format/webp)
主要特色與優勢
-
高效能 GNSS SOC 超過200萬個有效相關器，具備強大的處理能力。
-
超高靈敏度 追蹤 -166dBm，重拾 -160dBm 用於極弱訊號定位。
-
10Hz 高速更新 導航更新速率最高可達 10Hz（預設為 1Hz，可設定）。
-
AGPS 快速定位 熱起手1秒，冷起步29秒，大幅提升站位效率。
-
豐富協定支援 NMEA 0183 V4.0/V4.1 及 UBX 二進位專有協定。
-
多版本彈性 四種配置可選配，支援閃光燈、地磁感測器及法拉電容。
-
工業級可靠性 操作溫度介於 -40°C 至 85°C，適應嚴苛的戶外環境。
.png?imageMogr2/format/webp)
技術規格
GNSS 效能
| 接收器類型 | 多模式L1波段GNSS定位模組 |
| 支持的星座與樂團 | GPS/QZSS L1C/A;格洛納斯 L1OF;BDS;伽利略E1B/C;SBAS（EGNOS/GAGAN/MSAS/WAAS） |
| 靈敏度 | 追蹤與導航：-166dBm;重新取得：-160dBm;冷啟動：-148dBm |
| 是時候先解決 | 冷啟動：29秒;熱啟動：1 秒（所有衛星≥-130dBm） |
| 定位準確度（CEP 50%） | 自主水平：2.0米（24小時靜態，>6SV） |
| 時間脈衝訊號 | 1Hz;1PPS 輸出 |
| 速度準確度 | 0.05m/s（50%@30m/s動態運算） |
| 操作限制 | 動力學≤4g;速度≤500公尺/秒 |
| 波特率 | 9600-460800 bps（預設：38400 bps） |
| 最大更新率 | 10Hz（預設：1Hz，可設定） |
| 支援協定 | NMEA 0183 V4.0/V4.1;UBX（二進位專有） |
電機與機械
| 天線類型 | 內建被動天線（25.0×25.0×4.0mm） |
| 配置版本 | JS-AUP28-1 / JS-AUP28GF-1 / JS-AUP28F-1 / JS-AUP28NF-1 |
| 地磁感測器 | 可選：VCM5883（預設）/IST8310（I2C） |
| 電源電壓 | VCC：3.3V~5.5V（典型電壓：5.0V）;支援：支援 |
| 運作電流 | 取得：27~41mA@5.0V;追蹤：27~40mA@5.0V;備用：8uA@3.3V |
| 數位輸入輸出電壓 | 3.3V |
| 操作溫度 | -40°C ~ +85°C（不含法拉電容器） |
| 儲存溫度 | -40°C ~ +85°C |
| 機械尺寸 | 28.0毫米×28.0毫米×8.6毫米±0.3毫米 |
| 合規 | 符合 RoHS 標準 |
典型應用
無人機與編隊無人機
群體飛行協調與群體導航
汽車電子與汽車導航
車內導航與車隊追蹤
海事航行與艦隊管理
船舶定位與海上調度
智慧物流與資產追蹤
即時貨物追蹤與車隊優化
手持式GPS接收器裝置
便攜式導航與戶外定位
智慧機器人與自主設備
自主導航與運動控制
人員保護部署
安全追蹤與緊急救援
資源與下載資源
JS-AUP28-1 資料表
完整規格、腳位、電氣與機械細節。
機械繪圖
2D/3D 機械尺寸與產品佈局（28×28×8.6mm）。
使用者手冊
快速入門指南、整合技巧與設定規範。
3D CAD 模型
用於機械積分的 STEP、IGES 和 STL 格式（28×28×8.6mm）。
